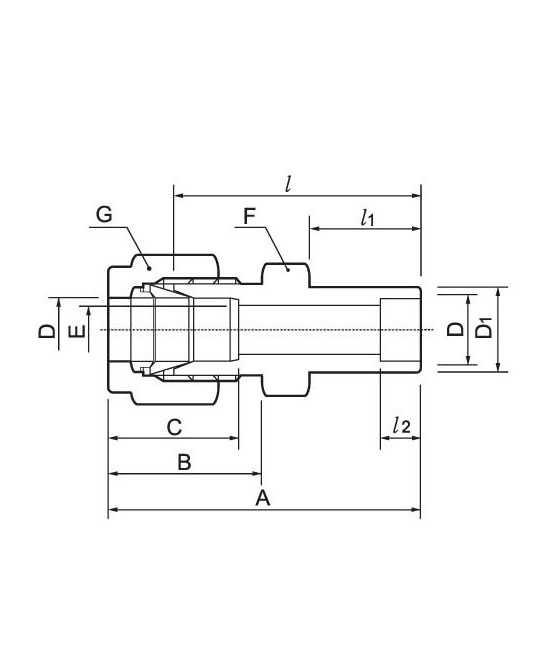

Tube fitting DSW-S

TUBEO.D.

D

D1

CATALOG

NUMBER

A

B

C

E

F

G

L

L1

12

1/8

3.17

7.87

DSW-01-1

28.95

15.24

12.70

2.28

11.11

11.11

22.35

8.63

6.35

1/4

6.35

11.17

DSW-02-2

33.52

17.78

15.24

4.82

12.70

14.28

26.16

10.41

7.87

3/8

9.52

15.74

DSW-03-3

37.59

19.30

16.76

7.11

15.87

17.46

30.22

11.93

9.65

1/2

12.70

19.05

DSW-04-4

41.14

21.84

22.86

10.41

20.64

22.22

30.98

11.93

12.70

3/4

19.05

26.67

DSW-06-6

43.43

21.84

24.38

15.74

26.98

28.58

33.27

11.93

14.22

1

25.04

33.27

DSW-08-8

52.57

26.41

31.24

22.35

34.92

38.10

40.38

14.22

19.05
