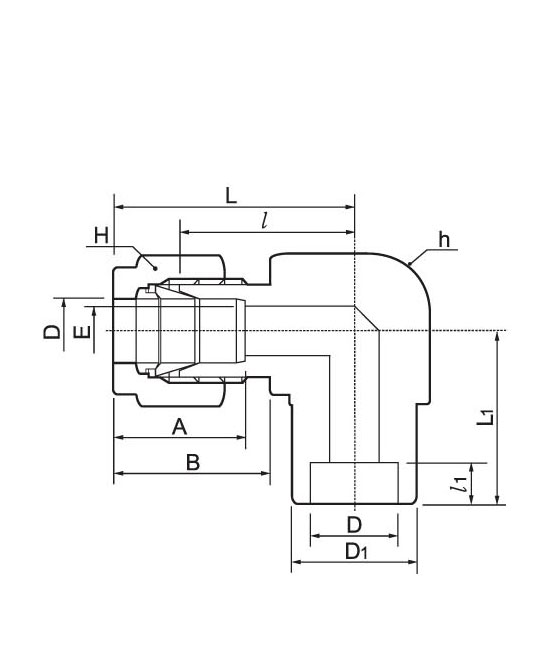

Tube fitting ESW-S

TUBEO.D.

D

D1

CATALOG

NUMBER

A

B

E

h

H

l

l1

L

L1

1/4

6.35

12.07

ESW-02-2

15.24

17.78

4.82

12.70

14.28

19.55

7.87

26.92

19.55

3/8

9.52

15.74

ESW-03-3

16.76

19.30

7.11

15.87

17.46

23.11

9.65

30.48

23.11

1/2

12.70

20.57

ESW-04-4

22.86

21.84

10.41

20.64

22.22

25.90

12.70

36.06

25.90

3/4

19.05

26.92

ESW-06-6

24.38

21.84

15.74

26.98

28.58

29.71

14.22

39.87

29.71

1

25.40

35.05

ESW-08-8

31.24

26.41

22.35

34.93

38.10

36.83

19.05

49.02

36.83
