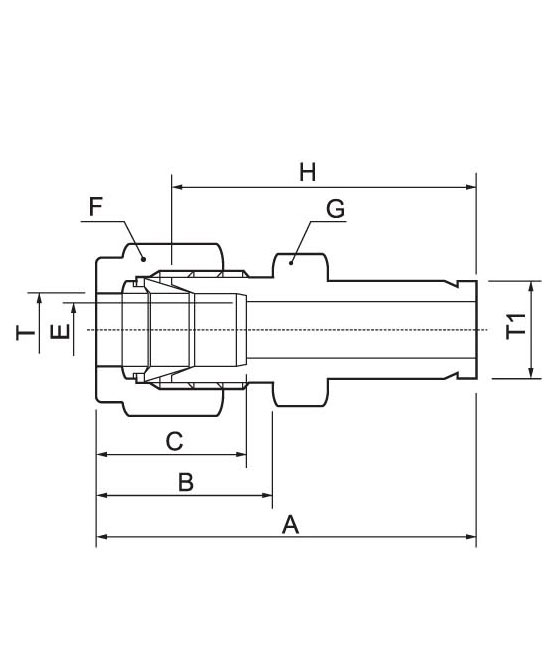

Tube fitting ODTA-S-1

T

TUBE

O.D.

T1

TUBE

CATALOG

NUMBER

A

B

C

E

F

G

H

1/16

3.17

ODTA-005-01

29.21

10.92

8.63

1.27

7.93

7.93

25.40

1/16

6.35

ODTA-005-02

31.49

10.92

8.63

1.27

7.93

7.93

27.68

1/8

1.58

ODTA-01-015

28.95

15.24

12.70

1.76

11.11

11.11

22.35

1/8

3.17

ODTA-01-01

33.52

15.24

12.70

2.03

11.11

11.11

26.92

1/8

4.76

ODTA-01-015

34.29

15.24

12.70

2.28

11.11

11.11

27.68

1/8

6.35

ODTA-01-02

36.06

15.24

12.70

2.28

11.11

11.11

29.46

1/8

9.52

ODTA-01-03

37.59

15.24

12.70

2.28

11.11

11.11

30.98

1/8

12.7

ODTA-01-04

44.19

15.24

12.70

2.28

14.28

11.11

37.59

3/16

3.17

ODTA-015-01

34.79

16.00

13.71

2.03

11.11

12.70

28.19

3/16

6.35

ODTA-015-02

37.08

16.00

13.71

3.04

11.11

12.70

30.48

1/4

3.17

ODTA-02-01

36.83

17.78

15.24

2.03

12.70

14.28

29.46

1/4

4.76

ODTA-02-015

37.59

17.78

15.24

3.04

12.70

14.28

30.22

1/4

6.35

ODTA-02-02

39.11

17.78

15.24

4.82

12.70

14.28

31.75

1/4

7.93

ODTA-02-025

39.87

17.78

15.24

4.82

12.70

14.28

32.51

1/4

9.52

ODTA-02-03

40.64

17.78

15.24

4.82

12.70

14.28

33.27

1/4

12.7

ODTA-01-04

46.22

17.78

15.24

4.82

14.28

14.28

38.86

1/4

15.87

ODTA-02-05

48.00

17.78

15.24

4.82

17.46

14.28

40.64

1/4

19.05

ODTA-02-06

47.75

17.78

15.24

4.82

20.64

14.28

40.38

5/16

9.52

ODTA-025-03

41.91

18.54

16.25

6.35

14.28

15.87

34.54

5/16

12.7

ODTA-025-04

47.49

18.54

16.25

6.35

14.28

15.87

40.13

3/8

6.35

ODTA-03-02

41.40

19.30

16.76

4.82

15.87

17.46

34.03

3/8

9.52

ODTA-03-03

43.18

19.30

16.76

7.11

15.87

17.46

35.81

3/8

12.7

ODTA-03-04

48.51

19.30

16.76

7.11

15.87

17.46

41.14

3/8

15.87

ODTA-03-05

50.29

19.30

16.76

7.11

17.46

17.46

42.92

3/8

19.05

ODTA-03-06

50.29

19.30

16.76

7.11

20.64

17.46

42.92

1/2

6.35

ODTA-04-02

44.95

21.84

22.86

4.82

20.64

22.22

34.79

1/2

9.52

ODTA-04-03

46.73

21.84

22.86

7.11

20.64

22.22

36.57

1/2

12.7

ODTA-04-04

52.32

21.84

22.86

9.90

20.64

22.22

42.16

1/2

15.87

ODTA-04-05

53.84

21.84

22.86

10.41

20.64

22.22

43.68

1/2

19.05

ODTA-04-06

53.84

21.84

22.86

10.41

20.64

22.22

43.68

1/2

25.4

ODTA-04-08

60.19

21.84

22.86

10.41

26.98

22.22

50.03

5/8

19.05

ODTA-05-06

54.61

21.84

24.38

12.70

23.81

25.40

44.45

5/8

22.22

ODTA-05-07

56.13

21.84

24.38

12.70

23.81

25.40

45.97

5/8

25.4

ODTA-05-08

60.96

21.84

24.38

12.70

26.98

25.40

50.80

3/4

12.7

ODTA-06-04

54.61

21.84

24.38

9.90

26.98

28.57

44.45

3/4

25.4

ODTA-06-08

62.48

21.84

24.38

15.74

26.98

28.57

52.32

1

9.52

ODTA-08-03

80.51

26.41

31.24

22.35

34.93

38.10

68.32

1

12.7

ODTA-08-04

89.15

26.41

31.24

22.35

41.28

38.10

76.96

1

19.05

ODTA-08-06

112.52

26.41

31.24

22.35

53.98

38.10

100.33
